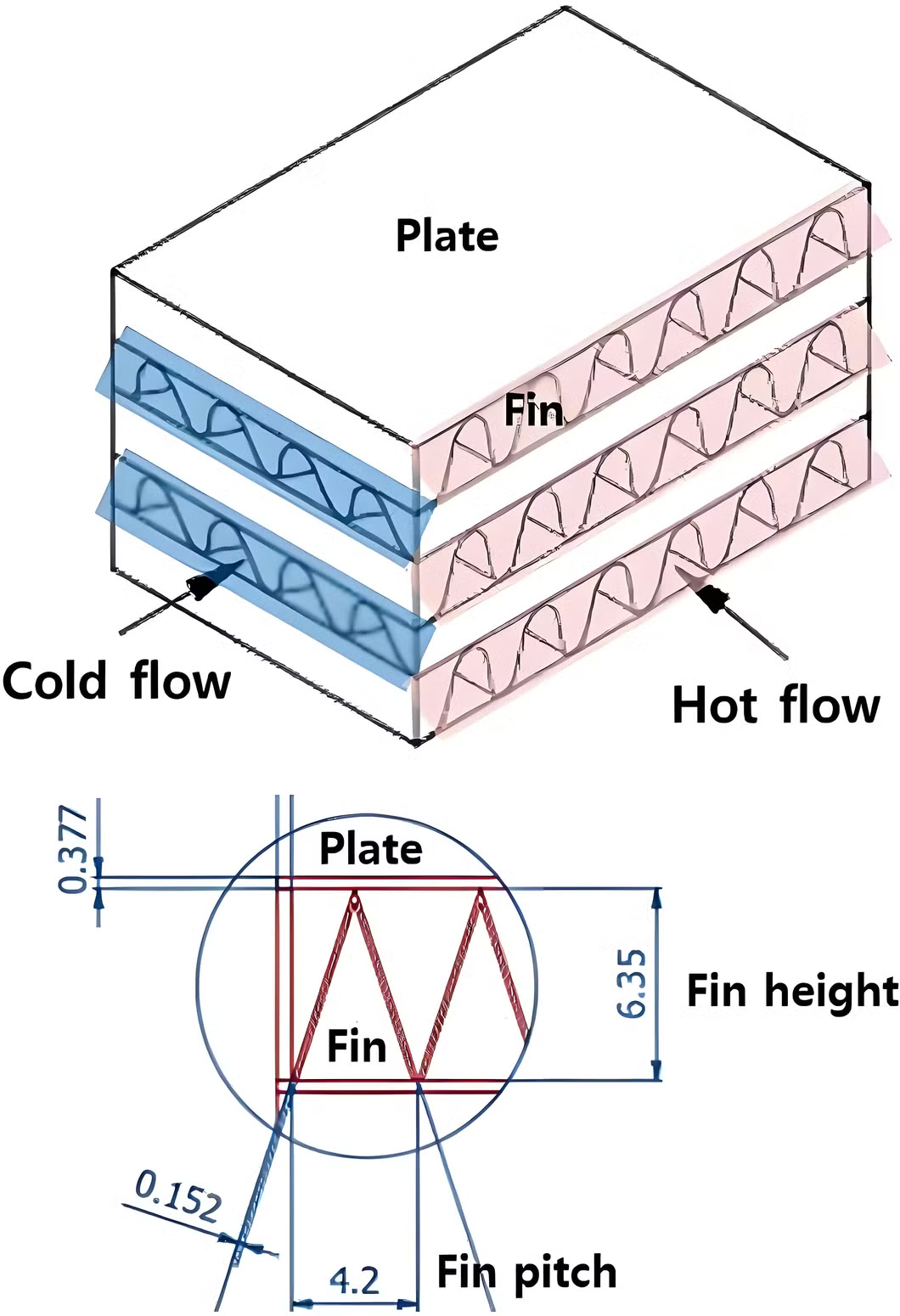

Компактные теплообменники, характеризующиеся высокой площадью теплопередачи на единицу объема, удобны для применения там, где пространство ограничено.

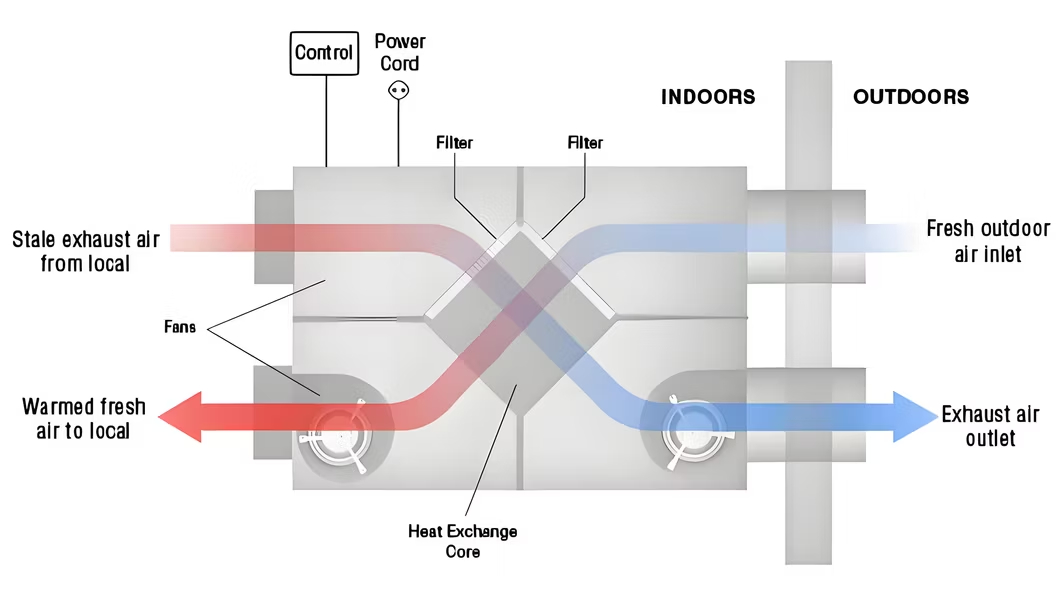

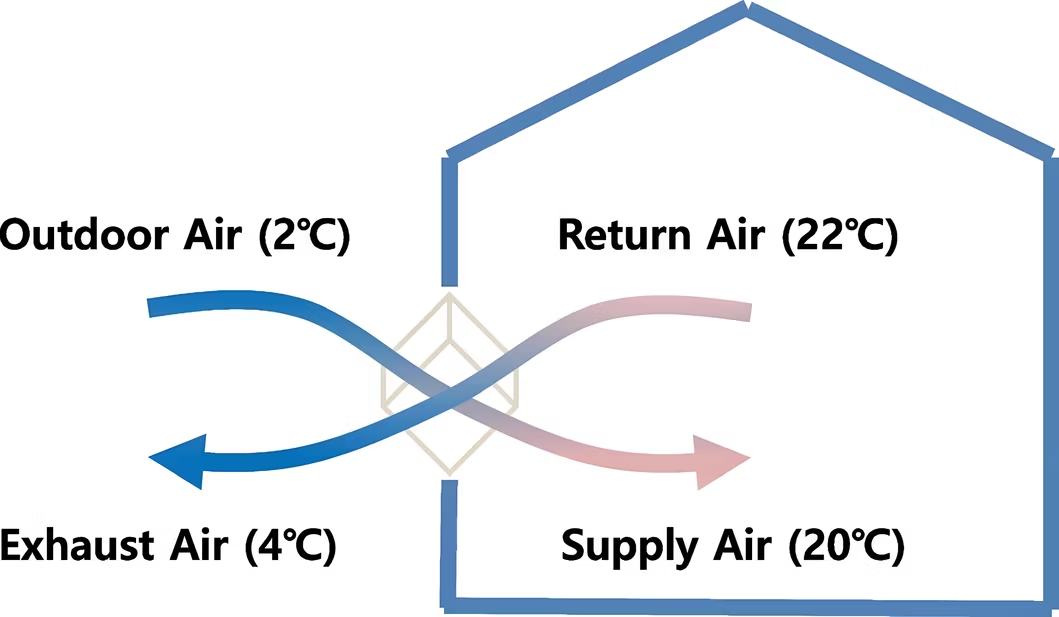

Вентиляция очень важна для здоровья и комфорта жителей. Наличие достаточного количества свежего воздуха способствует профилактике эпидемических респираторных заболеваний, однако потери тепла в результате вентиляции без рекуперации тепла являются значительными из-за жаркой или холодной окружающей среды снаружи. В то же время для удовлетворения потребностей в вентиляции и экономии энергии необходимо подготовить средства рекуперации тепла.

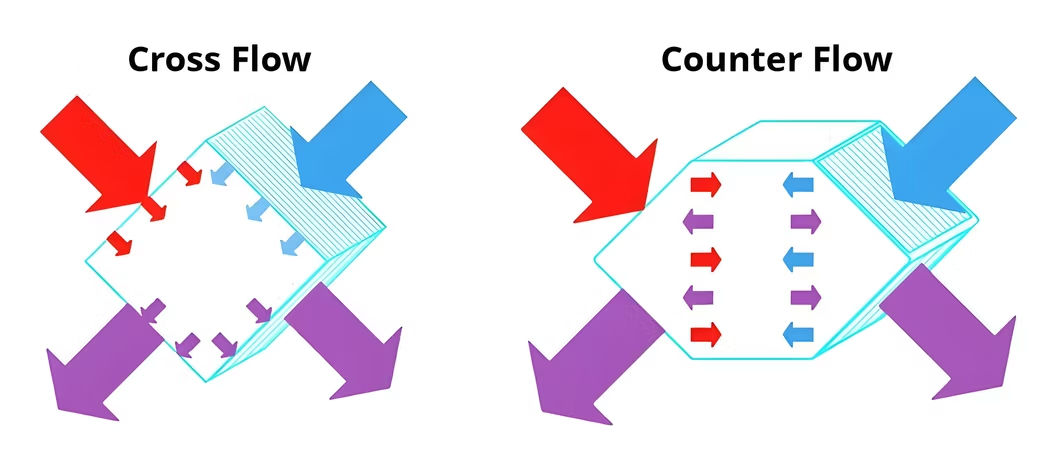

What are the differences between cross-flow and counter-flow heat exchangers?

Теплообменник поперечного потока

В теплообменнике с поперечным потоком потоки горячего и холодного воздуха перпендикулярны (угол 90 °) друг к другу. Потоки горячего и холодного воздуха обычно поступают в теплообменник с противоположных концов и пересекают друг друга. Теплообмен происходит через разделительные стены между потоками горячего и холодного воздуха.

Разница в температуре воздуха способствует теплообмену, но эффективность теплообмена может варьироваться в зависимости от теплообменника. Теплообмен наиболее эффективен в половине теплообменника, куда входят два потока воздуха. Противоположная сторона имеет меньше возможностей для обмена температурой.

Противопоточный теплообменник

В противопоточном теплообменнике горячий и холодный воздух течет в противоположных направлениях. Хотя, как представляется, теплообменник имеет схожую структуру креста, это не так. Срок службы счетчика является более продолжительным и обеспечивает возможность подачи воздуха на входе и выходе из него. Поток воздуха внутри обменника проходит по одной плоскости, но в противоположных направлениях.

Поскольку воздух течет в противоположных направлениях, между ними существует постоянная температурная разница по всей длине теплообменника. Этот метод обеспечивает большую площадь поверхности и время для температурного обмена.

Теплообмен происходит через разделительные стенки, и разница температур позволяет эффективно передавать тепло из горячего воздуха в холодный. Теплообменники с обратным расходом, как правило, обеспечивают более высокую общую эффективность теплопередачи по сравнению с теплообменниками с поперечным расходом.
