Проектирование системы отопления, вентиляции и кондиционирования воздуха для пассивного дома: основы и ключевые правила
Пассивный дом — это не просто модный тренд в строительстве, а продуманная концепция энергоэффективного жилья, которое сочетает в себе комфорт, экологичность и экономичность в эксплуатации. Отличительной чертой пассивного дома является минимальное потребление энергии на отопление и кондиционирование, что достигается благодаря высококачественной теплоизоляции, герметичности конструкций и продуманному проектированию инженерных систем. Среди этих систем особую роль играет ОВК (отопление, вентиляция, кондиционирование воздуха) — без правильного её проектирования невозможно достичь требуемых показателей пассивного дома и сохранить комфортные условия проживания круглый год.
В этом блоге мы разберемся, что представляет собой проектирование ОВК для пассивного дома, какие принципы нужно соблюдать, какие компоненты являются ключевыми и какие ошибки стоит избегать на этапе планирования. Независимо от того, строите ли вы пассивный дом с нуля или планируете реконструкцию, эти знания помогут вам понять, как создать эффективную и экономичную систему ОВК.
Сначала разберёмся: что такое пассивный дом и почему ОВК для него особенная?
Пассивный дом — это здание, которое практически не нуждается в искусственном отоплении за счёт использования внутреннего тепла (от людей, бытовой техники), солнечного тепла и минимальных тепловых потерь через ограждающие конструкции. Согласно стандартам пассивного дома, годовая потребность в тепле на 1 м² жилой площади не должна превышать 15 кВт·ч, а приток свежего воздуха должен осуществляться без значительных потерь тепла. Это означает, что система ОВК для пассивного дома не должна быть мощной (как в обычных домах), но должна быть максимально эффективной, точной и синхронизированной с другими элементами здания.
Основное отличие ОВК пассивного дома от обычной системы: она не «создаёт» тепло или холод, а «сохраняет» и «оптимизирует» существующие источники. Если в обычном доме отопление работает на полную мощность зимой, то в пассивном достаточно небольшой подогрев свежего воздуха, а в летний период комфорт поддерживается за счёт естественной вентиляции и защиты от солнечного тепла — без необходимости использования мощных кондиционеров.
Ключевые принципы проектирования ОВК для пассивного дома
Проектирование ОВК для пассивного дома начинается ещё на этапе разработки проекта здания, так как оно тесно связано с архитектурой, теплоизоляцией и герметичностью. Без учёта этих факторов даже самая продуманная система не даст нужного эффекта. Вот основные принципы, которые нужно соблюдать:
1. Минимизация тепловых потерь
Это основа пассивного дома и, соответственно, его системы ОВК. Проектирование должно быть направлено на то, чтобы избежать неконтролируемых потерь тепла через вентиляционные каналы, соединения элементов системы и компоненты. Например, вентиляционные трубы должны быть теплоизолированы не хуже стен дома, а все соединения — герметичными, чтобы не допустить проникновения холодного воздуха из внешней среды. Также важно избежать «мостиков холода» в узлах соединений, для чего используют термовкладыши и тщательно контролируют герметичность этих участков.
2. Эффективная рекуперация тепла
Поскольку пассивный дом герметичен, естественная вентиляция недостаточна — нуждается в механической вентиляции с рекуперацией тепла (МВРТ). Рекуператор — это устройство, которое передает тепло из вытягиваемого污浊ного воздуха на подключаемый свежий внешний воздух. Для пассивного дома рекуператор должен иметь эффективность не менее 75% — это позволит сохранить до 90% тепла, который иначе бы улетел вместе с污浊ным воздухом. Без рекуперации система не сможет обеспечить низкое потребление энергии и комфортные температуры зимой.
3. Баланс между вентиляцией и кондиционированием
Летом в пассивном доме может возникать проблема перегрева, особенно если здание плохо защищено от солнечного тепла. Поэтому проектирование ОВК должно включать не только отопление и вентиляцию, но и системы охлаждения — но уже в минимальном объёме. Чаще всего для этого используют естественную вентиляцию (с вентиляционными клапанами, направленными на север), сенсорное управление вентиляцией и, в редких случаях, локальные кондиционеры или системы радиационного охлаждения.
4. Точное регулирование и автоматизация
Так как потребность пассивного дома в тепле и охлаждении минимальна, система ОВК должна иметь точное регулирование. Лучше всего использовать автоматизированные системы с датчиками температуры, влажности и качества воздуха: они будут автоматически регулировать скорость вентиляции, работу рекуператора и, при необходимости, подогрев или охлаждение. Это не только повышает комфорт, но и экономит энергию, так как система работает только тогда, когда это нужно.
5. Сочетание с солнечными системами
Проектирование ОВК должно учитывать возможности использования солнечного тепла — например, через большие южные окна (с низкой теплопередачей) или солнечные коллекторы для подогрева воды. Это позволяет дополнительно снизить нагрузку на систему отопления и сделать её ещё более экономичной. Важно правильно выбрать ориентацию здания: длинные стороны должны быть направлены на север и юг, чтобы максимизировать получение солнечного тепла зимой и минимизировать его поступление летом.
Компоненты системы ОВК для пассивного дома: что нужно включить в проект?
Система ОВК для пассивного дома состоит из нескольких ключевых компонентов, каждый из которых выполняет свою функцию. При проектировании важно выбрать качественные элементы, соответствующие стандартам пассивного дома, так как дешёвые или не подходящие компоненты могут испортить всю эффективность системы.
1. Механическая вентиляция с рекуперацией тепла (МВРТ)

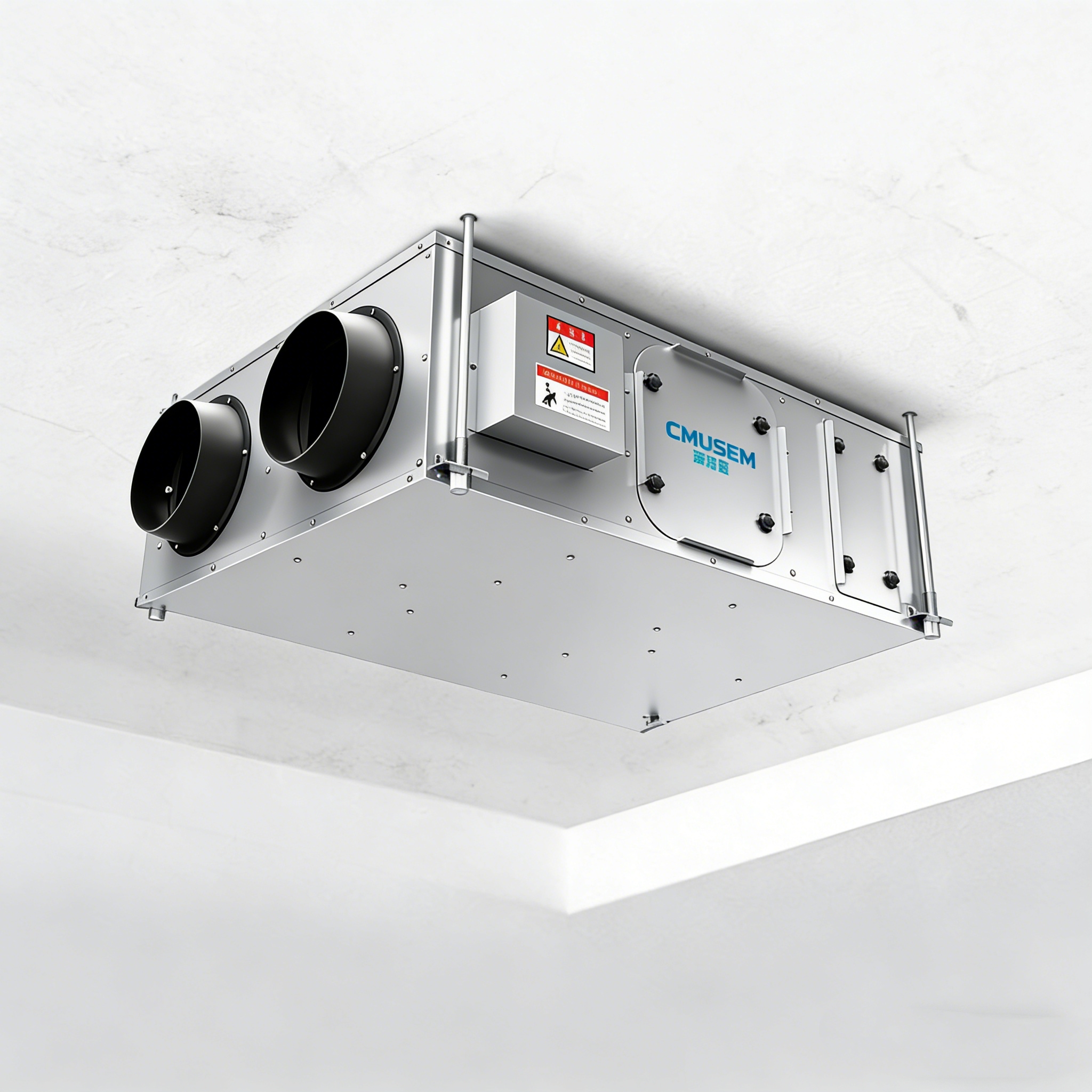

Это сердце системы ОВК пассивного дома. МВРТ обеспечивает непрерывный приток свежего воздуха и удаление污浊ного, при этом сохраняя тепло зимой и охлаждение летом. Для пассивного дома подходит компактный рекуператор с высокой эффективностью (от 75% до 90%), тихой работой (шум не более 30 дБ) и автоматическим регулированием скорости вентиляции. Важно расположить рекуператор так, чтобы вентиляционные каналы были как можно короче — это снизит тепловые потери и аэродинамические потери воздуха.
Также в состав МВРТ входят фильтры воздуха (по желанию HEPA-фильтры), которые очищают подключаемый воздух от пыли, пыльцы и других загрязнителей — это особенно важно для людей с аллергиями. В зимних условиях стоит предусмотреть функцию обогрева свежего воздуха (электрический или водяной нагреватель) на случай, когда температура наружного воздуха опускается ниже -15 °C — это предотвращает замерзание рекуператора и обеспечивает комфортную температуру воздуха в доме.
2. Система отопления: минималистичная, но эффективная
В пассивном доме не нуждается в мощной центральной системе отопления (например, радиаторами или конвекторами). Обычно достаточно системы подогрева свежего воздуха в составе МВРТ или локальных тепловых устройств (например, теплые полы, панели) в местах с повышенными тепловыми потерями (например, при входных дверях). В некоторых случаях используют теплые полы или радиационное отопление, которые работают на низких температурах (30-45 °C) и обеспечивают равномерное распределение тепла по помещению.
Важно помнить: проектирование системы отопления должно быть согласовано с рекуператором — чтобы подогрев воздуха не дублировал функции и не приводил к перегреву. Для холодных климатических зон можно предусмотреть резервное отопление (например, биомассовый котел или геотермальный насос), но оно должно включаться только в экстремальные холодные периоды.
3. Система кондиционирования: локальная и энергоэффективная
Летом в пассивном доме температура может подняться выше комфортного уровня (25-27 °C), поэтому нуждается в системе охлаждения. Однако вместо мощных центральных кондиционеров лучше использовать локальные системы (сплит-системы с высоким коэффициентом энергоэффективности) или системы радиационного охлаждения (например, холодные полы или панели). Также эффективно использовать естественную вентиляцию с ночным охлаждением: в тёплые ночи открываются окна, а днём закрываются вместе с шторами, чтобы предотвратить попадание солнечного тепла.
При проектировании стоит учесть, что кондиционеры для пассивного дома должны быть выбраны с учётом небольшого объёма помещений и низких нагрузок — слишком мощные устройства будут часто включаться и выключаться, что снизит их эффективность и увеличит энергопотребление.
4. Вентиляционные каналы и клапаны
Вентиляционные каналы должны быть теплоизолированы и герметичными, чтобы не допускать тепловых потерь и проникновения холодного воздуха. Для пассивного дома подходит круглые каналы из пластика или металла — они имеют меньше аэродинамических потерь, чем прямоугольные. Также важно установить регулируемые вентиляционные клапаны в каждой комнате: они позволяют регулировать количество подключаемого воздуха в зависимости от потребностей жителей.
В кухне и ванной комнате стоит предусмотреть дополнительные вытяжные вентиляторы (с автоматическим включением при использовании), чтобы удалить пар и запахи без значительных потерь тепла. Все вентиляционные отверстия снаружи должны быть защищены от дождя, пыли и насекомых.
5. Контроллер и датчики
Автоматизация — важный элемент системы ОВК для пассивного дома. Контроллер соединяется с рекуператором, отоплением, кондиционером и датчиками (температуры, влажности, качества воздуха) и регулирует их работу в зависимости от параметров окружающей среды и настроек пользователя. Например, если температура в доме становится выше установленной, контроллер увеличивает скорость вентиляции или включает охлаждение; если становится холодно — активирует подогрев свежего воздуха.
Современные контроллеры можно управлять дистанционно (через приложение на телефоне), что удобно для тех, кто часто находится вне дома. Также стоит предусмотреть сигналы о необходимости замены фильтров в рекуператоре — это помогает поддерживать эффективность системы и качество воздуха.
Частое ошибки при проектировании ОВК для пассивного дома
Несмотря на простоту принципов, при проектировании ОВК для пассивного дома часто допускаются ошибки, которые могут испортить комфорт и увеличить энергопотребление. Вот наиболее распространённые:
Неправильный выбор рекуператора: Использование рекуператора с низкой эффективностью (менее 75%) или не подходящего размера — это ведёт к большим тепловым потерям зимой и увеличению энергопотребления. Также не стоит экономить на качестве фильтров — плохая фильтрация снижает качество воздуха в доме.
Отсутствие синхронизации с архитектурой: Проектирование ОВК начинается слишком поздно, после разработки проекта здания. В результате вентиляционные каналы приходится прокладывать длинными, с множеством изгибов, что снижает их эффективность и увеличивает шум. Также часто забывают о теплоизоляции каналов, что приводит к конденсации и плесени.
Перегрузка системы отопления: Устанавливание мощной центральной системы отопления, как в обычных домах — это не только лишние затраты, но и перегрев дома, который приходится компенсировать охлаждением. В пассивном доме достаточно минималистичного подогрева.
Недостаточная автоматизация: Отсутствие датчиков и автоматического управления приводит к тому, что система работает неэффективно — например, вентиляция работает на полной мощности, даже когда это не нужно, или подогрев включается в тёплое время суток. Это увеличивает энергопотребление и снижает комфорт.
Игнорирование влажности: В герметичном пассивном доме может возникать проблема повышенной влажности, которая приводит к плесени и повреждению конструкций. Поэтому в проектировании нужно предусмотреть контроль влажности и систему обезвлаживания (встроенную в рекуператор или отдельную).
Почему стоит доверить проектирование ОВК профессионалам?
Проектирование системы ОВК для пассивного дома — это задача, которая требует глубоких знаний в области энергоэффективности, строительных технологий и инженерных систем. Непрофессиональное планирование может привести к тому, что здание не будет соответствовать стандартам пассивного дома, а жители столкнутся с проблемами: холодом зимой, перегревом летом, плохим качеством воздуха или высокими счетами за энергию.
Профессиональные проектировщики учитывают все нюансы: ориентацию здания, теплоизоляцию, герметичность, климатические условия региона и потребности жителей. Они выбирают подходящие компоненты, синхронизируют систему с архитектурой и проводят расчёты нагрузок, чтобы обеспечить максимальную эффективность и комфорт. Также специалисты помогают с сертификацией пассивного дома, если это планируется.
Итог: проектирование ОВК — ключ к успешному пассивному дому
Система отопления, вентиляции и кондиционирования воздуха — это неотъемлемая часть пассивного дома, которая определяет его комфорт и энергоэффективность. При проектировании нужно соблюдать основные принципы: минимизацию тепловых потерь, эффективную рекуперацию тепла, баланс между вентиляцией и кондиционированием, автоматизацию и сочетание с солнечными системами.
Не забывайте о правильном выборе компонентов и избегайте распространённых ошибок — это поможет создать систему, которая будет работать эффективно долгие годы, экономя энергию и обеспечивая комфортные условия проживания. Если вы не уверены в своих силах — доверьте проектирование профессионалам, и ваш пассивный дом будет не только экологичным, но и комфортным для всей семьи.
А вы планируете строить пассивный дом? Что вас больше всего беспокоит при проектировании ОВК? Делитесь в комментариях!
