Общая конструкция ERV: как устроен энергетический рекуператор для дома
Сегодня все больше владельцев городских квартир и частных домов отдают предпочтение энергоэффективным системам вентиляции, и лидирующую позицию здесь занимают ERV — энергетические рекуператоры вентиляции. Если обычная приточная вентиляция просто подает свежий воздух с улицы, не экономя тепло или холод, то ERV решает две задачи сразу: обеспечивает постоянный приток чистого воздуха и сохраняет комфортный микроклимат внутри помещения, снижая затраты на отопление и кондиционирование.
Многие выбирают ERV для улучшения качества воздуха, но мало кто задумывается о его внутреннем устройстве. А понимание общей конструкции поможет не только разобраться в принципе работы, но и правильно подобрать оборудование, контролировать монтаж и выполнять регулярное обслуживание. Давайте детально разберем, из каких узлов и деталей состоит энергетический рекуператор, как они взаимодействуют между собой и за что отвечает каждый компонент.
Зачем нужен ERV: краткое напоминание перед разбором конструкции
Прежде чем перейти к деталям устройства, вспомним ключевое отличие ERV от других рекуператоров (в частности от HRV — теплового рекуператора). ERV передает не только тепло, но и влагу между вытяжным и приточным потоками воздуха. Это особенно актуально для наших климатических условий: зимой он не пересушивает воздух в помещении, а летом не пропускает излишнюю влагу с улицы, поддерживая оптимальную влажность 40–60% без дополнительных увлажнителей или осушителей.
Благодаря такой функции ERV подходит для любых типов помещений: городских квартир с герметичными пластиковыми окнами, частных домов, офисов, даже детских комнат и спален. А его надежность и срок службы напрямую зависят от качества сборки и каждого внутреннего компонента.
Общая конструкция ERV: основные узлы и их назначение

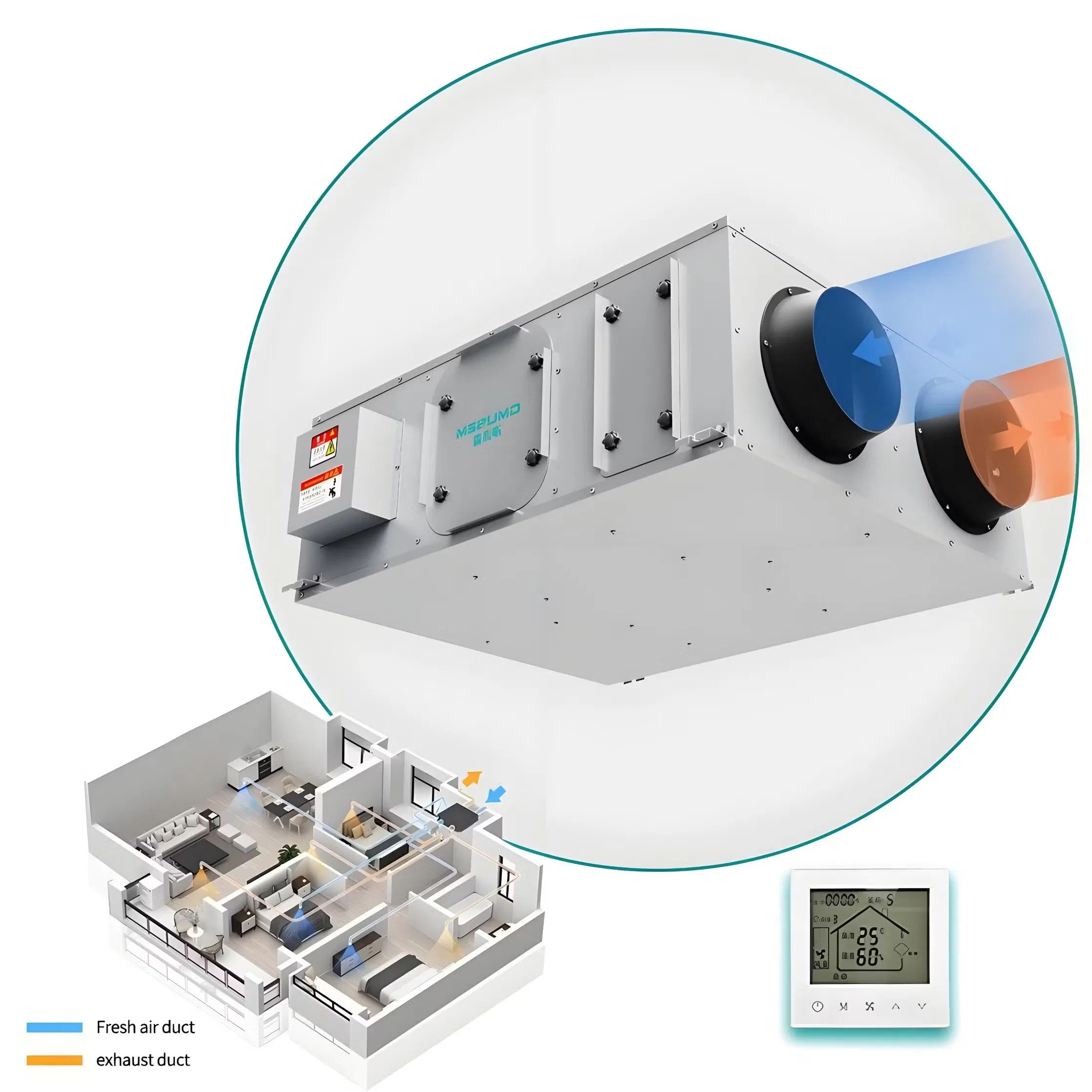

Энергетический рекуператор имеет модульную конструкцию, все компоненты размещены в едином герметичном корпусе (обычно из металла или прочного пластика), разделенном на два независимых воздушных контура — приточный и вытяжной. Это исключает смешение загрязненного вытяжного воздуха и чистого приточного воздуха, что критично для качества вентиляции.
Ниже рассмотрим каждый обязательный узел в составе ERV без сложных технических терминов, понятно для каждого владельца жилья.
1. Рекуперативный сердечник (основной элемент ERV)
Рекуперативный сердечник — это сердце всей системы, именно здесь происходит передача тепла и влаги между двумя потоками воздуха. В конструкции ERV используется энтальпийный сердечник (в отличие от теплового сердечника в HRV), изготовленный из специальных полимерных мембран или целлюлозных пластин с влагопроводящими свойствами.
Принцип работы простой: холодный уличный воздух, проходя через сердечник, нагревается теплом от теплого вытяжного воздуха из помещения зимой; летом же горячий уличный воздух охлаждается прохладным вытяжным потоком. Одновременно через мембрану передается влага: зимой вытяжной воздух отдает часть влаги приточному, предотвращая пересушивание, а летом лишняя влага из уличного воздуха переходит в вытяжной поток.
Качество сердечника напрямую влияет на эффективность рекуперации (обычно она составляет 70–85% у современных моделей) и срок службы оборудования. Лучшие сердечники устойчивы к морозу и не требуют частой замены при правильном обслуживании.
2. Два вентилятора: приточный и вытяжной
Конструкция ERV предусматривает наличиедвух независимых вентиляторов — один для притока свежего воздуха с улицы, другой для отвода загрязненного воздуха из помещения (из кухни, ванной, коридора). Это сбалансированная вентиляция: количество подаваемого воздуха равно количеству отводимого, поэтому в помещении не создается избыточное или отрицательное давление.
Вентиляторы бывают разной мощности, подбираются под площадь помещения. Современные модели оснащены бесшумными вентиляторами с регулируемой скоростью вращения, что позволяет настроить интенсивность вентиляции под режим дня: ночью снизить скорость для тишины, днем увеличить для активного воздухообмена.
3. Фильтрующие элементы для очистки воздуха
Ни один ERV не обходится без фильтров — они защищают внутренние компоненты от пыли, грязи, насекомых и очищают приточный воздух от аллергенов, пыльцы и уличных загрязнений. В стандартной конструкции предусмотрено два типа фильтров:
Грубая очистка (первый уровень): защищает сердечник и вентиляторы от крупной пыли и мусора, устанавливается на входе уличного воздуха;
Тонкая очистка (второй уровень): задерживает мелкие частицы, аллергены, пыльцу, подходит для людей с аллергией и астмой.
Фильтры являются расходным материалом, их нужно регулярно менять (обычно раз в 3–6 месяцев в зависимости от загрязненности улицы) — это основное правило обслуживания, без которого эффективность ERV падает, а компоненты изнашиваются быстрее.
4. Корпус и теплоизоляция
Корпус ERV изготавливается из прочного металла или ударопрочного пластика, он герметичный, чтобы исключить утечку воздуха и появление конденсата на внешней поверхности. Внутри корпуса обязательно есть теплоизоляционный слой (обычно из пенополистирола или минеральной ваты), который предотвращает потерю тепла и образование конденсата внутри оборудования — особенно важно в холодный зимний период.
Качественная теплоизоляция также снижает уровень шума от работы вентиляторов, делая эксплуатацию ERV комфортной даже в жилых комнатах.
5. Дополнительные элементы конструкции
Помимо основных узлов, современные модели ERV оснащаются вспомогательными компонентами, которые улучшают удобство использования и надежность:
Клапаны против замерзания: защищают сердечник от обледенения при сильных морозах, автоматически включаются при температуре ниже -15°С;
Поддон для конденсата и дренажная система: собирает образующийся конденсат и выводит его за пределы оборудования, предотвращая застой влаги и появление плесени;
Панель управления и датчики: электронный блок для регулировки скорости вентиляции, контроля влажности и температуры, некоторые модели поддерживают удаленное управление через мобильное приложение;
Соединительные фланцы: для подключения воздуховодов, через которые подается и отводится воздух по помещению.
Принцип работы ERV по конструкции: пошагово
Чтобы лучше понять, как взаимодействуют все компоненты, опишем цикл работы энергетического рекуператора в кратком виде:
Приточный вентилятор затягивает уличный воздух, который проходит через фильтры грубой и тонкой очистки;
Очищенный воздух поступает в рекуперативный сердечник;
Одновременно вытяжной вентилятор отводит загрязненный воздух из помещения, который также проходит через сердечник;
В сердечнике происходит передача тепла и влаги между двумя потоками, без их смешения;
Подготовленный свежий и комфортный по температуре и влажности воздух распределяется по жилым комнатам, а отработанный воздух выводится на улицу.
Основные правила эксплуатации, исходя из конструкции ERV
Важные рекомендации для владельцев ERV
1. Регулярно меняйте фильтры — загрязненные фильтры перекрывают поток воздуха и снижают эффективность рекуперации.
2. Не блокируйте воздуховоды и выходы воздуха — свободная циркуляция критична для работы всей системы.
3. Раз в год проводите профилактическую чистку сердечника и дренажной системы — это предотвратит появление плесени и продлит срок службы оборудования.
4. При монтаже доверяйте работу профессионалам — неправильное подключение воздуховодов или нарушение герметичности корпуса сломает баланс вентиляции.
Итог: почему стоит разбираться в конструкции ERV
Энергетический рекуператор ERV — это продуманная энергоэффективная система, где каждый компонент выполняет свою важную функцию. Знание общей конструкции поможет вам не ошибиться при выборе модели, контролировать качество монтажа и правильно ухаживать за оборудованием.
В отличие от простых вентиляционных систем, ERV не только обновляет воздух в помещении, но и экономит ваши средства на отопление и кондиционирование, сохраняя комфортный микроклимат круглый год. При правильном выборе и обслуживании такой рекуператор прослужит более 10 лет, обеспечивая чистый и свежий воздух для всей семьи.
Если вы планируете установку ERV в квартире или доме, обязательно учитывайте площадь помещения, климатические условия и комплектацию оборудования — это гарантирует эффективную работу на долгие годы.
